2018年随着人们的生活水平提高人们对住房的要求也越来越高，现就给大家讲讲房屋建筑改造加固基本方法：

一、  粘钢加固方法：

1、粘钢加固简介：结构粘钢加固是一种建筑结构工程的加固技术。用特制的结构胶粘剂，将钢板粘贴在钢筋混凝土结构的表面，能达到加固和增强原结构强度与钢度的目的。

 2、工艺流程：混凝土基面放线—打磨—混凝土基面清理—钢板下料钢板钻孔—打磨植入化学锚栓，钢板预贴—粘钢胶配制涂胶和粘贴—固化、卸加压固定系统—检验、维护

二、碳纤维加固方法：

1、碳纤维简介：碳纤维材料用于混凝土结构加固修补的研究始于80年代美、日等发达国家。我国的这项技术起步很晚，但随着我国经济建设和交通事业的飞速发展，现有建筑中有相当一部分由于当时设计荷载标准低造成历史遗留问题，一些建筑由于使用功能的改变，难以满足当前规范使用的需求，亟需进行维修、加固。目前常用的加固方法有很多，如：加大截面法、外包钢加固法、粘钢加固法、碳纤维加固法等。碳纤维加固修补结构技术是继加大混凝土截面、粘钢之后的又一种新型的结构加固技术，适用于各种形式的钢筋混凝土结构或构件的加固补强，利用专用环氧树脂将抗拉强度极高的碳纤维片材粘贴于混凝土结构表面，并与之处形成整体，共同工作。

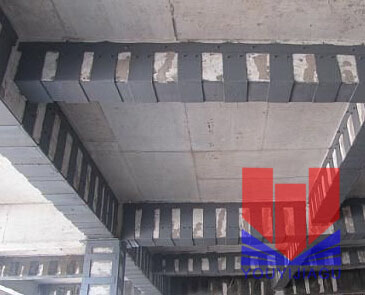

2、施工工艺流程：定位放线—基层处理—碳纤维下料—涂底胶—找平—粘贴碳纤维布—表面保护—验收。

 施工要点：

  （1）定位放线，按设计图纸要求在需加固粘贴碳纤维的部位弹出施工控制线。

  （2）基层处理，剔除混凝土表面出现劣化现象（如剥落，蜂窝，腐蚀等）的部位，对于较大部分的劣质层，在剔除后应用高标号水泥砂浆进行修复，对于裂缝部位，应先进行封闭后处理，用金刚石角磨机，砂轮或砂纸等工具，去除混凝土表面的浮浆，油污等杂质，结构表面的混凝土要打磨平整，转角粘贴处要进行倒角处理，并打磨成圆弧状（R=20mm）用吹风机将混凝土表面清理干净，并擦拭表面。

附表列碳纤维布主要力学性能指标：参照《CECS146：2007》

性能项目              碳纤维布          性能项目           粘结树脂

抗拉强度标准值fcfk    ≥3000MPa         拉伸剪切强度        ≥10MPa

弹性模量Ecf          ≥2.1×102MPa      拉伸强度           ≥30MPa

伸长率                ≥1.5%            正拉粘结强度        ≥2.5MPa，且应大于被加固砼抗拉强度标准值

（3）碳纤维下料，按设计图纸的尺寸要求并结合现场实际情况，准确裁剪出碳纤维布料。

   （4）涂底胶，按比例将主剂与固化剂置于容器中，用搅拌器搅拌均匀，根据现场实际气温，决定一次搅拌量，并严格控制使用时间，用滚筒刷或毛刷将胶均匀涂抹于混凝土构件表面厚度不超过0.4mm，并不得漏刷或有流淌，气泡，等胶固化后（以指触干为宜）在进行下一道工序。

   （5）找平，混凝土表面凹陷部位应用找平材料填平，减少高差转角处，应用找平材料将其修补为光滑的圆弧，半径不小于20mm，找平胶固化后（以指触干为宜）方可进行下一道工序。

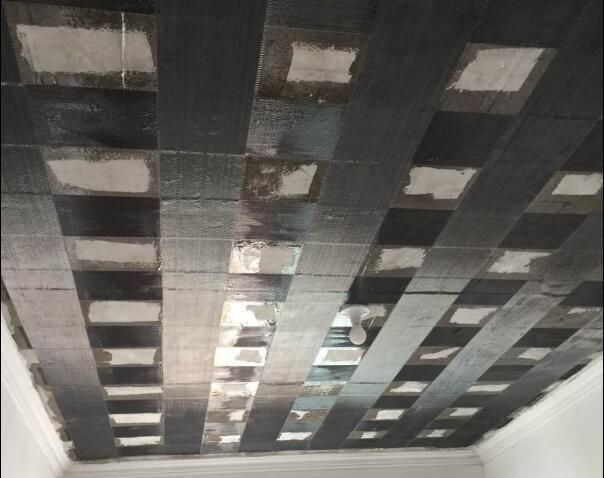

（6）粘贴碳纤维布，配置结构胶，然后用滚筒刷均匀涂抹于所粘贴部位，在搭接，拐角部位应当多涂一些，用特制带有纹路滚筒在碳纤维布表面沿同一方向反复滚压至胶渗出碳纤维布表面，以去除气泡，使碳纤维布充分浸润胶料，多层粘贴应重复以上步骤，待碳纤维布表面指触干燥为宜，方可进行下一层碳纤维布的粘贴，在最外一层碳纤维布表面均匀涂抹一层结构胶料，碳纤维如有搭接，搭接长度不应小于100mm。

（7）表面防护，为保证胶的耐久和耐火性，可在表面涂抹砂浆防护或根据设计要求进行防护处理。

（8）验收，碳纤维片材的实际粘贴面积不应小于设计面积，位置偏差不应大于10mm。

三、包钢加固方法：

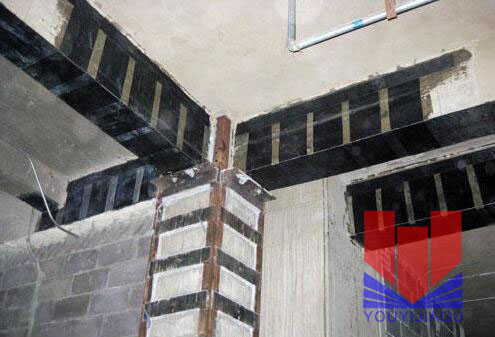

1、 包钢加固法简介：外包钢加固法的工艺原理，是将钢板和角钢外包于混凝土构件的表面，砼钢之间以环氧树脂浆液填充，利用钢板良好的抗拉、压性能及胶液优异的粘结强度，使钢板与原混凝土构件能协同工作（钢板实际上起到与构件受拉压钢筋同样的作用），达到增强构件承载力及刚度的目的。

 2、 适用范围：

      1、本方法适用于承受静力作用的一般受弯及受拉构件。

    2、本方法以环境温度不超过60℃，相对湿度不大于70%及无化学腐蚀的使用条件为限，否则应采取有效防护措施。。

    3、本方法所用胶粘剂是指有充分试验依据且性能满足使用要求的，并经过国家有关部门鉴定的结构胶。

    4、当构件的混凝土强度低于C15,不宜采用本方法进行加固。

四、植筋加固方法：

  1、植筋技术简介：

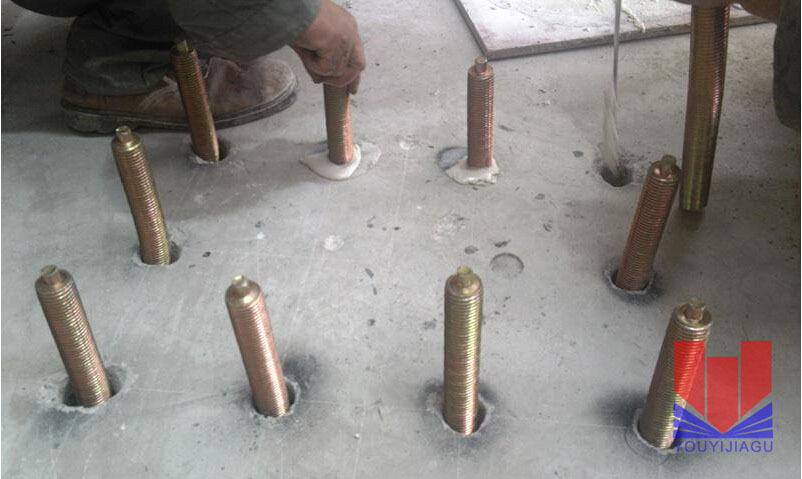

    植筋新技术是运用高强度的化学粘合剂，使钢筋、螺杆等与混凝土产生握固力，从而达到预留效果。施工后产生高负荷承载力，不易产生移位，拔出，并且密着性能良好，无需作任何防火处理。由于其通过化学粘合固定，不但对基材不会产生膨胀破坏，而且对结构有补强作用。施工简便迅速，安全并符合环保要求。是建筑工程中钢筋混凝土结构变更、追加、加固的最有效的方法。

2、、施工工艺流程：

    定位放线—机械成孔——清孔—钢筋处理—锚筋固定—养护—检验（可进行下道工序）

五、化学锚栓加固方法：

1、  锚栓简介：化学锚栓加固技术，它是采用高强化学粘接剂，将锚栓植于预先钻的孔洞中与混凝土牢固地连为一体，从而达到预留效果，具体技术参数因胶的品种不同而各有不同。

    该技术是一种比较先进、安全可靠的加固技术，具有高强承载力，不易产生位移、拔出，不对基础产生膨胀破坏，并有补强结构作用。施工方便、速度快、安全且符合环保要求。

 2、工艺流程及施工要点：钻孔—清孔—置入药剂管—钻入螺栓—凝胶过程—硬化过程—固定物体

六、增大截面加固方法：

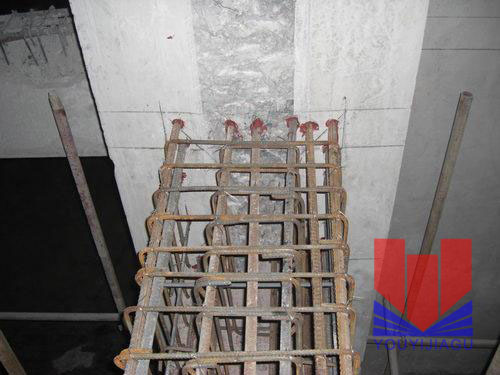

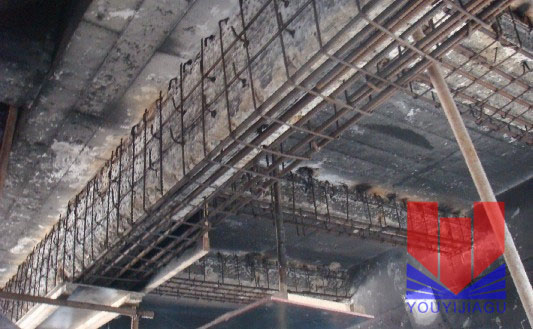

1、  增大截面技术简介：  增大截面加固法，是指在原受弯构件的上面或下面浇一层新的混凝土并补加相应的钢筋，以提高原构件承载能力的方法。他是工程中常用的一种加固方法。

    补浇的混凝土处在受拉区时，对补加的钢筋起到粘结和保护作用；当补浇层混凝土处在受拉区时，增加了构件的有效高度，从而提高了构件的抗弯、抗简承载力，并增加了构件的钢度。因此，其加固效果是很显著的。实际工程中，在受拉区补搅混凝土层的情况是比较多的。原配筋率较低，其混凝土受压区高度较小，因此在受拉区补加纵向钢筋并浇混凝土是提高该梁抗弯承载力的有效方法。又如阳台、雨篷等悬臂构件的承载力加固，可在原板的上面（受拉区）补配钢筋和补浇混凝土。当在连续梁（板）的全场上部补浇混凝土时，后补浇的混凝土在跨中处于受压区，而在支座却处在受拉区。按后浇混凝土与原混凝土结合情况的不同，增大截面可分为新旧混凝土截面独立工作和整体工作两种情况。
